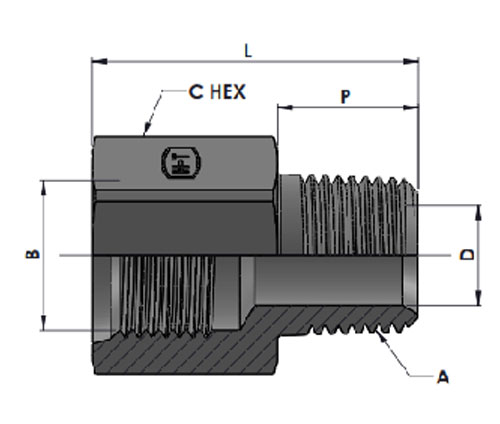

Tube O.D | A THREAD |
B THREAD |
C Hex |
L Length |
P | D DRILL | Part Number | Working pressure in Bar |
1/4" | 1/4"-18NPTF-2 | 7/16"-20UNF-2B | 17.47 | 33.30 | 14.20 | 7.10 | HT6404-04-04 | 275 |
3/8" | 3/8"-18NPTF-2 | 9/16"-18UNF-2B | 20.62 | 34.20 | 14.20 | 10.30 | HT6404-06-06 | 345 |
1/2" | 1/2"-14NPTF-2 | 3/4"-16UNF-2B | 26.97 | 41.90 | 19.00 | 13.50 | HT6404-08-08 | 210 |
5/8" | 1/2"-14NPTF-2 | 7/8"-14UNF-2B | 28.58 | 44.20 | 19.00 | 13.50 | HT6404-10-08 | 210 |
3/4" | 3/4"-14NPTF-2 | 1-1/16"-12UN-2B | 34.92 | 48.50 | 19.00 | 18.26 | HT6404-12-12 | 170 |
1" | 1"-11-1/2NPTF-2 | 1-5/16"-12UN-2B | 41.27 | 53.30 | 23.90 | 23.80 | HT6404-16-16 | 140 |
