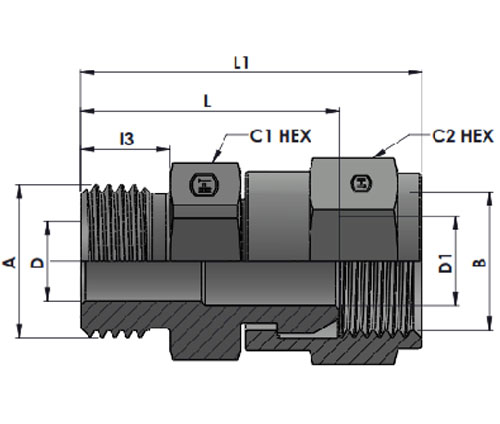

Tube O.D. | A THREAD |
B THREAD |
C1 Hex |
C2 Hex |
L | L1 | I3 | D DRILL |
D1 DRILL |
Part Number | Working pressure in Bar |
3/8" | 7/16"-20UNF-2A | 1/4"-18NPSM | 17.47 | 17.46 | 27.20 | 32.00 | 9.93 | 7.50 | 5.80/5.30 | HT6900-06-04 | 275 |
3/8" | 9/16"-18UNF-2A | 3/8"-18NPSM | 17.47 | 22.22 | 31.75 | 37.45 | 9.93 | 7.50 | 9.10/8.10 | HT6900-06-06 | 210 |
3/8" | 9/16"-18UNF-2A | 3/8"-18NPSM | 20.63 | 25.40 | 32.75 | 39.85 | 9.93 | 7.50 | 12.20/11.20 | HT6900-06-08 | 210 |
1/2" | 3/4"-16UNF-2A | 1/4"-18NPSM | 22.22 | 17.46 | 29.70 | 34.55 | 11.13 | 9.90 | 5.80/5.30 | HT6900-08-04 | 275 |
1/2" | 3/4"-16UNF-2A | 3/8"-18NPSM | 22.22 | 22.22 | 31.20 | 35.60 | 11.13 | 9.90 | 9.10/8.10 | HT6900-08-06 | 210 |
1/2" | 3/4"-16UNF-2A | 1/2"-14NPSM | 22.22 | 25.40 | 32.30 | 39.40 | 11.13 | 9.90 | 12.20/11.20 | HT6900-08-08 | 210 |
5/8" | 7/8"-14UNF-2A | 3/8"-18NPSM | 25.40 | 22.22 | 32.00 | 37.35 | 12.70 | 12.30 | 9.10/8.10 | HT6900-10-06 | 210 |
5/8" | 7/8"-14UNF-2A | 1/2"-14NPSM | 25.40 | 25.40 | 35.60 | 40.90 | 12.70 | 12.30 | 12.20/11.20 | HT6900-10-08 | 210 |
3/4" | 1-1/16"-12UN-2A | 3/8"-18NPSM | 31.75 | 22.22 | 35.80 | 41.00 | 15.09 | 15.50 | 9.10/8.10 | HT6900-12-06 | 210 |
3/4" | 1-1/16"-12UN-2A | 1/2"-14NPSM | 31.75 | 25.40 | 36.80 | 44.00 | 15.09 | 15.500 | 12.20/11.20 | HT6900-12-08 | 210 |
1" | 1-5/16"-12UN-2A | 1"-11-1/2NPSM | 38.10 | 38.10 | 43.43 | 52.32 | 15.09 | 21.30 | 21.30 | HT6900-16-16 | 140 |
